Guia de Equilíbrio de Ventiladores: Guia Passo a Passo
Introdução
Ventiladores industriais – desde pequenos modelos axiais até massivos ventiladores centrífugos de exaustão – podem começar a vibrar e fazer ruído com o tempo, sinalizando desequilíbrio do rotor. O desequilíbrio do rotor é uma das causas mais comuns de problemas de vibração e falhas de máquinas (superado apenas pelo desgaste de rolamentos). Um ventilador rotativo com distribuição de massa irregular cria cargas cíclicas: quando a velocidade de rotação dobra, a força de vibração aumenta quatro vezes. Tais cargas levam ao desgaste acelerado de rolamentos, rachaduras nas fixações e até falha de emergência do equipamento. Felizmente, o problema pode ser resolvido sem desmontar a unidade, executando o equilíbrio diretamente no local de operação.
Este guia cobre métodos de equilíbrio de ventiladores (estático e dinâmico), equipamento necessário, instruções de equilíbrio em campo passo a passo e dicas práticas para evitar erros comuns. O objetivo é ajudar engenheiros de manutenção e especialistas a estender a vida útil dos ventiladores, reduzir vibrações e prevenir tempo de inatividade do equipamento através de equilíbrio adequado.
Métodos de Equilíbrio de Ventiladores: Estático vs Dinâmico, Um Plano ou Dois
O equilíbrio de um ventilador rotativo pode ser executado usando métodos estáticos ou dinâmicos. O equilíbrio estático envolve a eliminação do desequilíbrio em um plano e é adequado para rotores relativamente estreitos (rodas) com uma pequena relação comprimento/diâmetro. Por exemplo, pequenos ventiladores axiais com pás ou rodas leves de ventiladores centrífugos frequentemente usam métodos estáticos simples.
Métodos clássicos incluem equilíbrio em prismas de faca (o rotor é removido e colocado em duas arestas paralelas afiadas; o lado pesado gira para baixo, e o peso é anexado do lado oposto) e o método de rotação livre da roda ("pêndulo") – quando o ventilador é girado à mão e observa-se qual pá tende a cair para baixo, compensando-a com pequenos pesos.
O equilíbrio estático elimina desequilíbrio de força (deslocamento do centro de massa) e é frequentemente suficiente para ventiladores relativamente lentos e pequenos. No entanto, o método estático não corrige desequilíbrio de momento (desequilíbrio distribuído em dois planos). Se o ventilador é grande, de alta velocidade, ou a vibração persiste após equilíbrio estático, é necessário equilíbrio dinâmico.

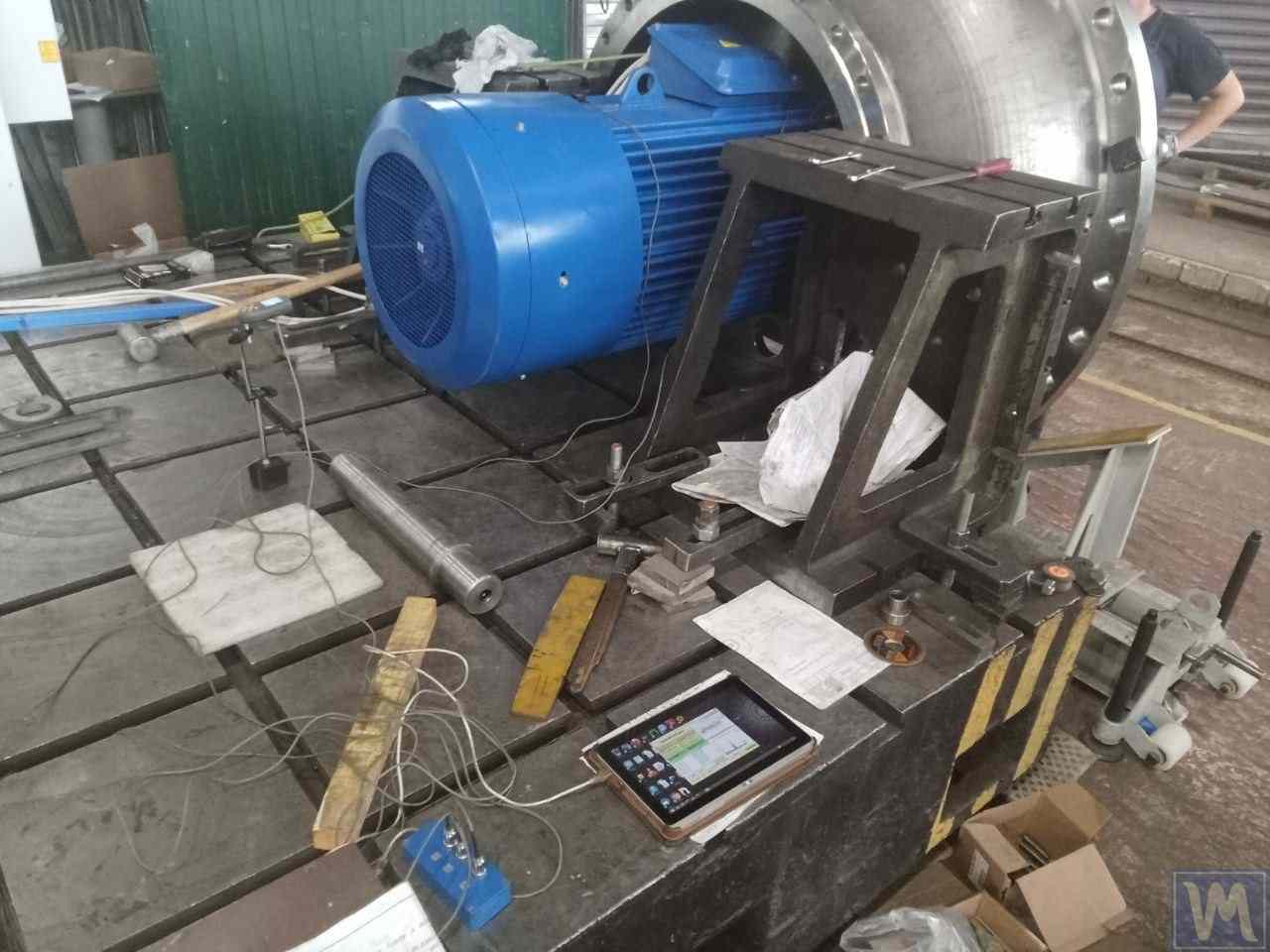

O equilíbrio dinâmico é executado num ventilador em funcionamento, com recurso a instrumentos de medição. Permite compensar tanto a componente estática como a componente de momento do desequilíbrio. O princípio: um sensor de velocidade (tacómetro ótico) é fixado no eixo do ventilador e os sensores de vibração são colocados nos apoios dos rolamentos. Durante a rotação, o instrumento regista a vibração na frequência de rotação (1×) – a sua amplitude (mm/s) e o ângulo de fase. Estes parâmetros representam o vetor de desequilíbrio.
Equipamento para Equilíbrio de Ventiladores em Condições de Campo
Para o equilíbrio autónomo de ventiladores, é necessário um conjunto de equipamento de medição e ferramentas padrão. O conjunto básico inclui:
Analisador de Vibração/Instrumento de Equilíbrio
Instrumentos portáteis modernos, como o Balanset-1A, são especificamente projetados para simplificar o equilíbrio no local. São equipados com dois canais (para dois sensores de vibração) e um canal tacómetro, permitindo equilíbrio de dois planos. O instrumento conecta-se a um portátil com software que calcula o desequilíbrio e sugere ações corretivas.
Sensores de Vibração (Acelerómetros)

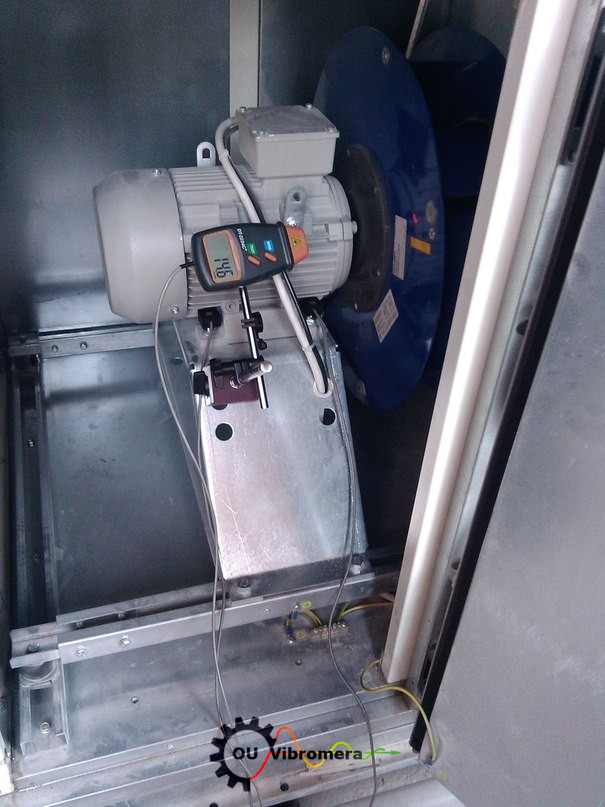

Anexados aos suportes do ventilador (geralmente no alojamento de rolamento) em direção horizontal e/ou vertical. Medem níveis de vibração causados pelo desequilíbrio com alta sensibilidade.
Sensor de Velocidade Óptico (Tacómetro)
Dirigido para o eixo do ventilador onde uma marca refletiva é aplicada. Regista cada revolução e ângulo de fase para que o instrumento possa correlacionar o sinal de vibração com a posição angular do rotor.
Pesos de Calibração e Correção
Pequenos pedaços de metal de massa conhecida (parafusos, placas, etc.) que são temporariamente anexados à roda durante o equilíbrio. São usados para ensaios de teste e cálculo do peso permanente necessário.
Procedimento de Equilíbrio de Ventiladores Passo a Passo (Em Campo)
O método de campo de equilíbrio de ventiladores em condições de campo inclui várias etapas. Vamos considerá-las sequencialmente:
1. Preparação e Medição Inicial
Antes de começar o trabalho, certifique-se de desconectar e desenergizar o ventilador! Execute bloqueio completo de partida (Lockout/Tagout). Após parar, limpe cuidadosamente a roda do ventilador de poeira, sujeira acumulada, depósitos de produto, etc. Mesmo uma pequena camada de depósitos pode criar desequilíbrio significativo.
Em alguns casos, limpeza de qualidade resolve imediatamente o problema de desequilíbrio – vibrações voltam ao normal, e equilíbrio adicional não é necessário. Portanto, esta etapa não pode ser negligenciada.
Em seguida, realize inspeção visual: certifique-se de que não há rachaduras nas pás, amassados, deformações óbvias. Verifique o aperto de todos os parafusos de montagem (roda no eixo, alojamentos de rolamentos, suportes de motor e ventilador ao quadro). Conexões soltas podem imitar sintomas de desequilíbrio.
2. Instalação de Peso de Teste
Pare o ventilador. Anexe temporariamente um peso de teste de massa conhecida (ex: parafuso pesando ~10-50 gramas, dependendo do tamanho do rotor) à roda em uma área acessível conveniente. O peso deve alterar a amplitude de vibração medida em cerca de 30%, ou deslocar a fase em pelo menos 30°, para garantir um teste válido.
Marque o ângulo de instalação do peso relativo à marca inicial (ex: 0° é a posição da marca no eixo). Após anexar o peso de teste, reinicie o ventilador e meça a vibração. Registe a nova amplitude e fase das oscilações.
3. Cálculo e Instalação de Peso de Correção
O instrumento especializado ou programa agora calcula o peso de correção ótimo. Baseado na mudança de vibração, o instrumento determina qual peso e em que ângulo precisa ser instalado para compensar o desequilíbrio inicial.
Por exemplo, Balanset-1A imediatamente dá o resultado: "instalar 35g no ângulo 270° no plano externo." Em seguida, o peso de teste temporário é removido e um peso de correção permanente de massa calculada é anexado em seu lugar (ou outra posição especificada).
4. Verificação e Acabamento
Após instalar o peso de correção, inicie o ventilador para um ensaio de controlo. Meça o nível de vibração – deve diminuir significativamente. Compare a vibração obtida com valores normativos ou nível alvo. Se a vibração ainda excede valores admissíveis (ex: acima da classe de equilíbrio necessária), pode permanecer um pequeno desequilíbrio residual.
Características de Equilíbrio de Diferentes Tipos de Ventiladores
Ventiladores Centrífugos

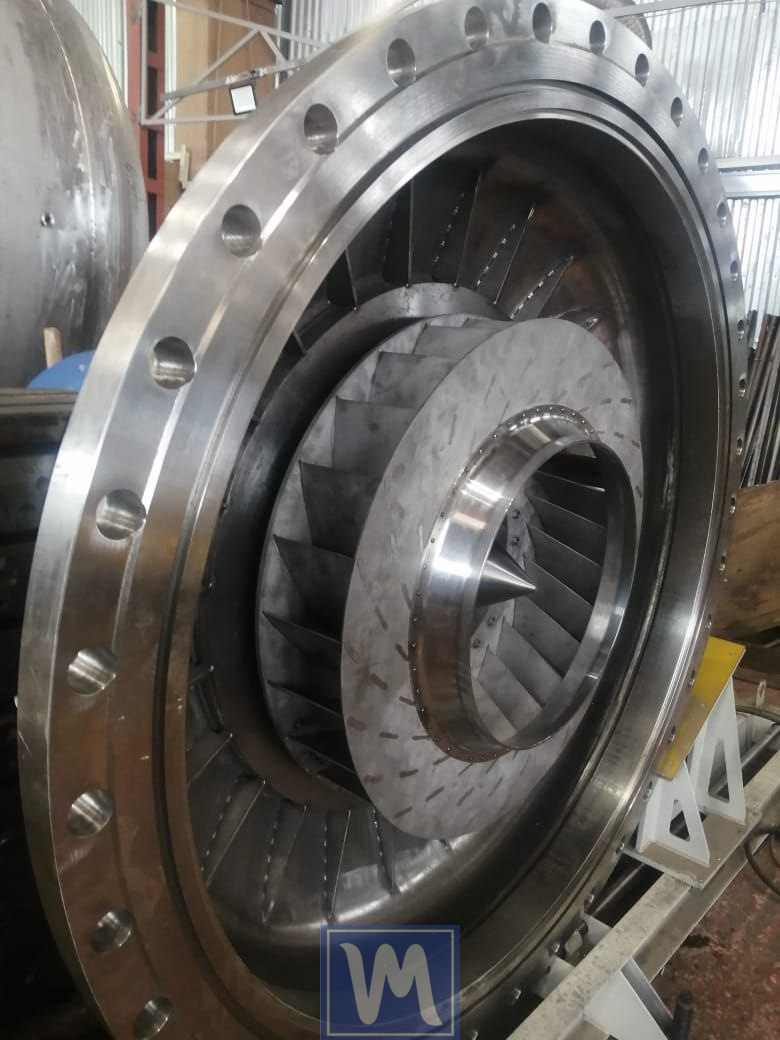

Têm uma roda massiva (roda com pás) com pás anexadas ao eixo. O equilíbrio de ventiladores centrífugos é geralmente executado em dois planos já que a roda é bastante larga. A característica principal é a tendência de acumular material nas pás durante operação (poeira, sujeira, acúmulo de produto).
Ventiladores Axiais
Representam uma hélice (pás fixadas em um cubo). O equilíbrio de ventiladores axiais pode ser mais complexo devido a forças aerodinâmicas – em marcha lenta (sem carga de fluxo) a vibração pode diferir das condições operacionais.
Ventiladores Industriais de Alta Pressão
Incluem turboventiladores, ventiladores de exaustão de caldeira, ventiladores de grandes torres de resfriamento, etc. Geralmente operam em alta velocidade e são críticos para equilíbrio. Requisitos para desequilíbrio residual em tais máquinas são maiores – tipicamente equilibradas para classe G2,5.
Dicas Práticas para Equilíbrio de Ventiladores (Lista de Verificação)
- Sempre comece com diagnóstico da causa de vibração. Certifique-se de que vibração aumentada é realmente causada por desequilíbrio do rotor.
- Não negligencie a etapa de preparação. Execute todas as verificações mecânicas antes do equilíbrio: limpeza da roda, aperto de fixações, eliminação de folgas.
- Não remova pesos de equilíbrio antigos desnecessariamente. Se a roda já tem pesos de fábrica ou anteriores, não os remova todos de uma vez.
- Execute múltiplas medições para fiabilidade. Antes de instalar peso de teste, faça 2-3 ensaios do ventilador e certifique-se de que leituras do analisador de vibração são estáveis.
- Garanta segurança do trabalho. O equilíbrio de um ventilador rotativo é um procedimento potencialmente perigoso. Sempre execute LOTO.
- Registe os resultados e mantenha um diário. Após equilíbrio, registe os níveis finais de vibração, massa e posição dos pesos.
Conclusão
O equilíbrio de ventiladores é um procedimento necessário para manter operação fiável e eficiente de equipamento industrial. Um ventilador adequadamente equilibrado não apenas vibra menos, mas também dura mais: carga nos rolamentos diminui, e o risco de tempo de inatividade de emergência é reduzido.
Instrumentos modernos como o Balanset-1A simplificam consideravelmente o processo automatizando cálculos e permitindo equilíbrio de ventiladores no local sem desmontagem. Isso torna o método acessível mesmo para funcionários regulares do departamento de manutenção.
FAQ sobre Equilíbrio de Ventiladores
P1: Por que ocorre desequilíbrio de ventilador?
R: Desequilíbrio significa distribuição irregular de massa do rotor relativa ao eixo. Causas podem ser relacionadas à produção (fundição ou montagem imprecisa, erros de usinagem) e operacionais. Na prática, fatores operacionais são frequentemente culpados: com o tempo, sujeira, poeira e resíduos de produto se acumulam nas pás, deslocando o centro de gravidade.
P2: Como saber se um ventilador precisa de equilíbrio?
R: O sinal principal é vibração aumentada durante operação. Pode sentir tremores na carcaça, quadro, ruído crescente, zumbido, possivelmente batidas. Frequentemente vibração é visualmente notável: por exemplo, uma mesa ou fundação sob o ventilador vibra notavelmente.
P3: Um ventilador pode ser equilibrado sem desmontagem (em campo)?

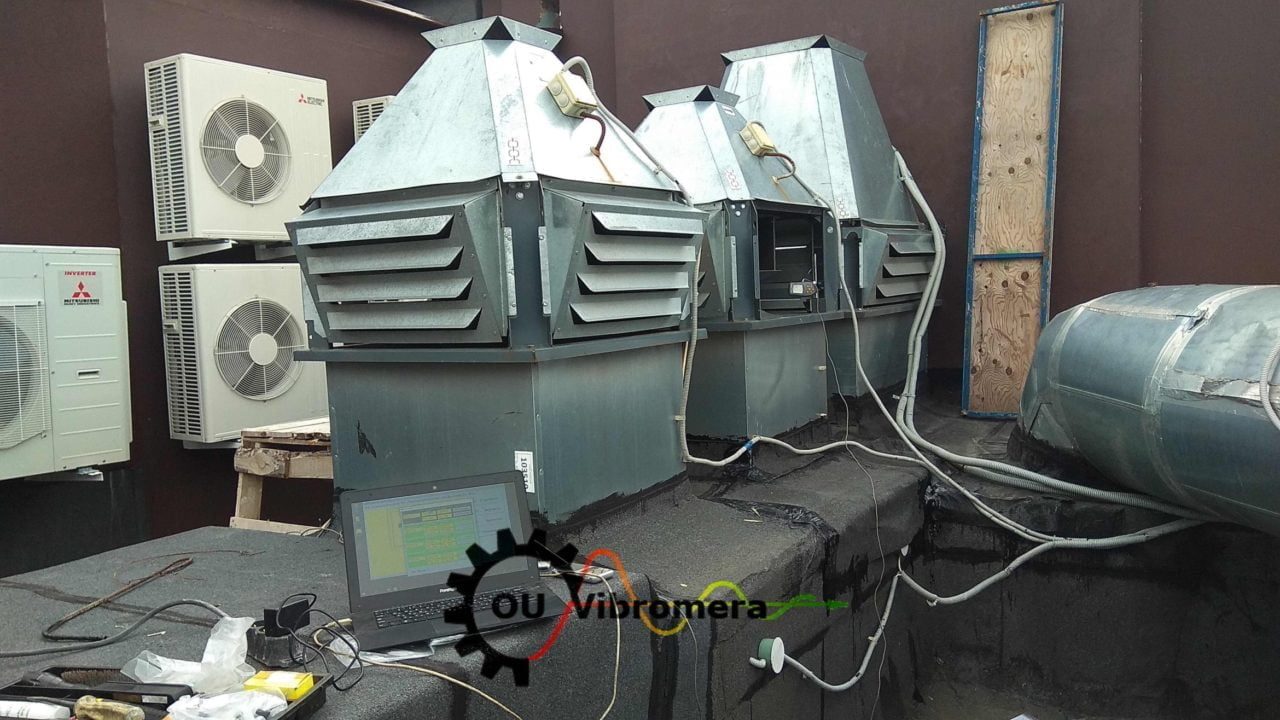

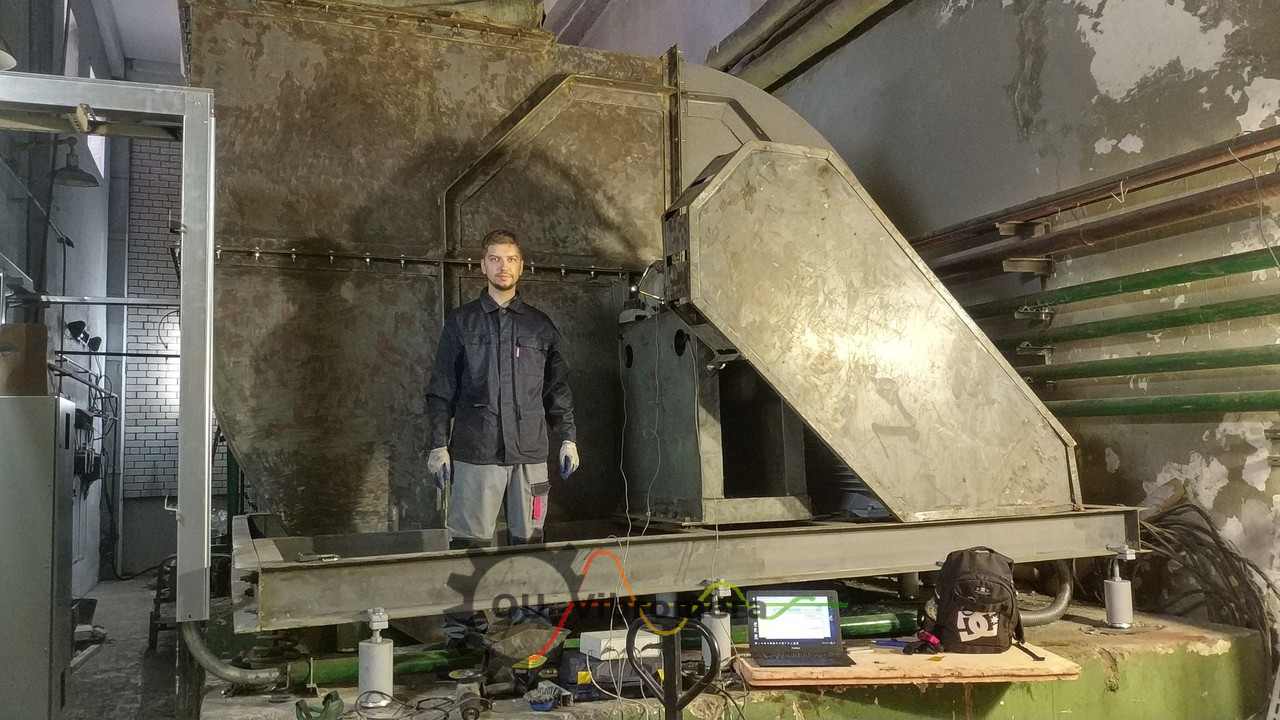

R: Sim, mais ainda – este é o método preferido para equipamento grande. O chamado equilíbrio em campo é executado usando instrumentos portáteis diretamente no ventilador montado.
P4: Qual é a diferença entre equilíbrio estático e dinâmico?
R: Equilíbrio estático é equilíbrio do rotor em um plano. Compensa desequilíbrio estático quando o ponto pesado é deslocado mas o rotor é relativamente estreito. Equilíbrio dinâmico é um processo mais complexo executado em um ventilador em funcionamento (rotativo) com medição de vibração.
P5: Novos ventiladores precisam de equilíbrio após instalação?
R: Geralmente novos ventiladores chegam já equilibrados da fábrica. No entanto, durante instalação no local, condições mudam: método de montagem, conexão ao motor, vibrações próprias da estrutura – tudo isso pode levar ao facto de a unidade montada vibrar acima do normal.
P6: Com que frequência o equilíbrio de ventiladores deve ser executado?
R: Não há cronograma rígido como "equilibrar uma vez por ano." Equilíbrio é executado com base na condição – isto é, quando sinais de desequilíbrio aparecem. Dentro do programa de monitorização de vibração, meça vibração dos ventiladores pelo menos trimestralmente.
P7: O que fazer se vibração não desaparece após equilíbrio?
R: Se executou o equilíbrio de acordo com todas as regras mas o ventilador ainda vibra fortemente – a causa provavelmente não é apenas desequilíbrio. Primeiro, analise o espectro novamente: talvez a componente principal não seja 1×.
P8: Como fixar corretamente pesos de equilíbrio na roda?
R: Pesos de teste temporários são geralmente fixados com grampos, tiras, ou até fita dupla face (se o peso é pequeno e velocidade baixa). Mas o peso de correção permanente deve ser fixado de forma muito fiável. Mais frequentemente soldadura é usada: uma placa metálica de massa necessária é soldada à roda do ventilador (disco).
